各种设计结构的机械密封
标准集装式机械密封 -
单端面 |
| |
|
| |
| 209D |
- 单端面密封
- 集装式机械密封易于安装
- 平衡型
- 旋转方向任意
- 多弹簧结构（弹簧受保护）
- 静止型设计
- 长孔式安装
|
 |
| |
| 轴径： |
25-100
mm
(也可按英制)
|
| Pmax: |
25
bar |
| tmax: |
205°C
(采用Viton
O形圈) |
| Vmax: |
25
m/s |
|
| |
通用型集装式机械密封应用于对密封要求比较高的场合
- 含固体颗粒较多的介质。
集装的形式帮助密封在安装时的定位。
独立成套的机械密封，带轴套和压盖，并配有辅助系统接口（可选不同方案）。
独特的整体式静环/动环设计结构
-
自动对中的静环设计确保了密封的运行安全，并延长了密封的使用寿命。
此密封还可能在设备改进时替代盘根；由于其特殊设计的紧凑尺寸，通常可以安装在空间狭小的填料函里。
可以适用大部分的材料选择，详见：机械密封材料代号一览表 |
| |
|
| |

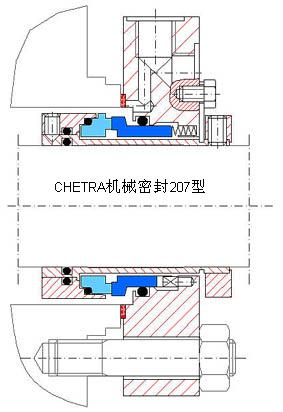

| 207 |
- 单端面密封
- 集装式机械密封易于安装
- 平衡型
- 旋转方向任意
- 静止型设计
- 多弹簧结构（弹簧受保护）
- 长孔式安装
|
 |
| |
| 轴径： |
25-130
mm
(也可按英制) |
| Pmax: |
50
bar |
| tmax: |
280°C
(根据辅助密封材料特性) |
| Vmax: |
35
m/s |
|
| |
通用型集装式机械密封具有很大的负载能力
- 可应用于十分苛刻场合，包括对含固体颗粒较多的介质也能完全胜任。
集装的形式帮助密封在安装时的定位。
独立成套的机械密封，带轴套和压盖，并配有辅助系统接口（可选不同方案）。
独特的整体式静环/动环设计结构
-
自动对中的静环设计确保了密封的运行安全，并延长了密封的使用寿命。
密封可安装于符合DIN标准的空间的密封腔内。
可以适用大部分的材料选择，详见：机械密封材料代号一览表
|
| |
|
| |
|
| 207A
|
API-标准设计 |
|
| |
|
| |
201
201S |
特殊设计
用户定制，单端面机械密封，完全按设备要求设计，静止型设计结构，系列型号
"201/201S"。
询价请联系：chetra@chetra.de
你可以在“机械密封应用”中看到应用范列，型号201。
- 输油管线泵 |
| |
|
 |
| |
|
