标准型机械密封

适用于标准化工泵
  可针对不同类型的标准化工泵提供不同的机械密封 - 可按照 DIN-，ISO-，ANSI- 标准和企业标准等。
  CHETRA®- 877X型用于KSB-CPK泵
   KSB公司的CPK系列标准化工泵已广泛应用于各化工行业。
采用了坚固的密封面和其他超前的设计，"877X"型集装式机械密封可直接安装在泵轴上。

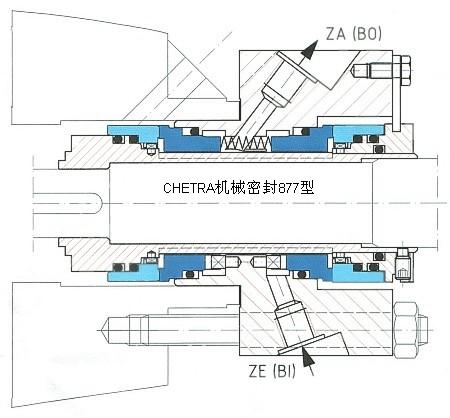

叶轮由轴套夹紧（参考例图）。
  CHETRA®- 877X型机械密封用于KSB工业泵，
CPK-系列（-C1; 密封腔 PT1054）
型号
 877X
  • 双端面密封
  • 集装式（带夹套）
  • 双向平衡型
  • 旋转方向任意
  • 多弹簧结构（弹簧受保护）
  • 静止型设计
  • 内置进给系统
    （    "专利设计" 德国实用新型：DGM 202 12 246.8）
直径：
（基于密封腔的尺寸d2  PT1054）
25，35，45，55，65，80 mm
（P02-P08 ）
Pmax:
20 bar
tmax:
220°C
Vmax:
25 m/s

采用API方案52，同样可采用API方案11或API方案53

  877X型双端面机械密封适用于对密封要求比效高的场合，例如聚酯熔体、酚醛树脂等类似介质的密封。

而且，当需要采用双端面机械密封的时候，可以完全通用本密封的经济实用的设计理念。

这个理念包括以下内容：

  • 密封轴套 = 泵轴套，也就节省了相应的材料费用。
  • 模块化设计的旋转/静止密封面简化了备件的库存并确保了互换性。


此设计理念还包括双向平衡的功能：也就是说，当高压的缓冲液失压的情况下机械密封面仍可保持闭合。
因此本密封即可以作为串联式密封运行（在无压封液下运行）还可以在压力缓冲液下作为背对背式的双端面机械密封运行。
静止型设计结构确保了旋转/静止密封面在运转时始终保持最佳的平行状态。（请参照 "静止型密封设计理念"）。

"877X"-密封具有高安全操作等级和较长的使用寿命（高MTBF/MTBR值）。

参考材料：
Q1 Q1-碳化硅 / A 或 B1-碳石墨
辅助密封：V（氟橡胶），内侧可按需要采用- K（全氟橡胶）
金属部件：G1（1.4571 或 316SS）
具体可选材料详见： 机械密封材料代号一览表
