标准型机械密封

符合标准:DIN EN 12756DIN 24960

型号:

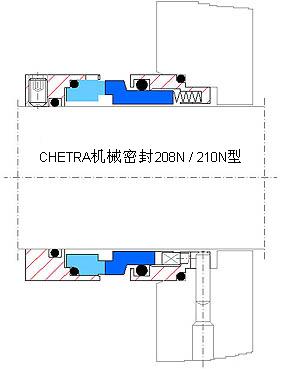

208N
210N
  • 单端面密封
  • 紧凑型设计(L1kU
  • 平衡型
  • 旋转方向任意
  • 多弹簧结构(弹簧受保护)
  • 静止式结构

轴径:  28-100 mm
也可按英制
  210N 208N
pmax: 28 bar 50 bar
tmax:  -80°C... +260°C
根据辅助密封材料特性
vmax: 25 m/s 35 m/s


208N 型机械密封特别适用于强磨蚀性介质, 静止式的设计结构能抵抗含有很多固体颗粒并适用于高粘度的介质. 整体式的设计结构使得208N 型机械密封拥有很长的使用寿命并且能在苛刻的工况条件下稳定工作.

208-S
型适用于热水传送.

210N
型是208N经济型设计.

具体材料选择详见: 机械密封材料代号一览表




型号:

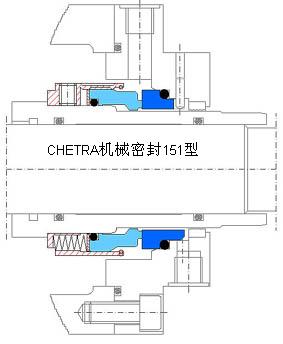

151
  • 单端面密封
  • 紧凑型设计(L1k
  • 平衡型
  • 旋转方向任意
  • 多弹簧结构

轴径: 10-120 mm
也可按英制)
Pmax:  50 bar
tmax:  -100°C... +250°C
根据辅助密封材料特性
vmax: 25 m/s


标准旋转型机械密封特别适用于高温的洁净介质或者易于汽化的介质如轻质烃, 碳氢化合物等; 或者应用于低温介质

特有的整体结构的旋转/静止密封面设计使得机械密封在高压和高温下产生的变形降低到最低程度。

具体材料选择详见:
机械密封材料代号一览表

相同弹簧设计结构的密封型号有
: 152R; 153L.




型号:

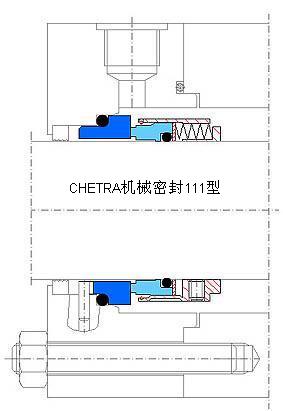

111
  • 单端面密封
  • 紧凑型设计(L1k
  • 非平衡型
  • 旋转方向任意
  • 多弹簧结构

轴径: 10-110 mm
也可按英制)
Pmax:  12 bar
tmax:  -80°C...+250°C
根据辅助密封材料特性
vmax: 25 m/s


非平衡型标准机械密封, 特别适用于压力低于12bar的洁净介质。

特有的整体结构的旋转/静止密封面设计使得机械密封在高压和高温下产生的变形降低到最低程度。

具体材料选择详见:
机械密封材料代号一览表

相同弹簧设计结构的密封型号有:
112R;13L型。

使用螺旋形弹簧的标准机械密封:
114R/S型。




型号:

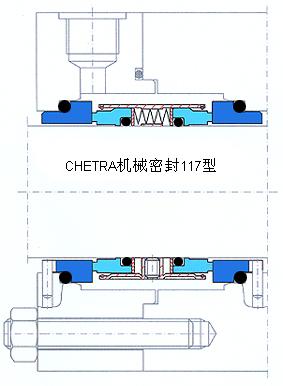

117
  • 多端面设计
  • 紧凑型设计
  • 非平衡型
  • 旋转方向任意
  • 多弹簧结构

轴径: 18-110 mm
也可按英制)
Pmax:  12 bar
tmax:  -80°C...+250°C
根据辅助密封材料特性
vmax: 25 m/s


紧凑式的标准型双端面机械密封:通过使用特殊设计的驱动轴套和内外端的压紧弹簧的设计结构压缩尺寸。

必须在
高于介质压力的缓冲液下运行。

可以适用大部分的材料选择,详见:
机械密封材料代号一览表




型号:

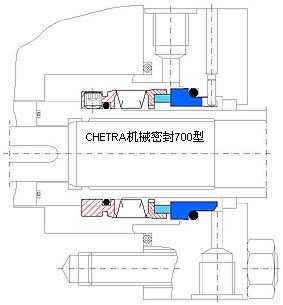

700
  • 单端面密封
  • 紧凑型设计
  • 平衡型
  • 旋转方向任意
  • 金属波纹管

轴径: 20-100 mm
也可按英制)
Pmax:  25 bar内侧)
10 bar外侧
tmax:  -80°C...+315°C
根据辅助密封材料特性
vmax: 25 m/s


金属波纹管机械密封适用于含多颗粒的介质和高温介质, 例如:渣浆泵和造纸业(高达2%以上的ATRO 并且无冲洗系统)并可用于炼油和石化行业。

  以下是根据不同用途改型设计的各种类型的金属波纹管密封:

700H 适用于高温介质
700S 集装式设计,适用于高温介质
770/711 串联双端面密封
790/791/792 特制型,适用于双螺杆挤出机



可以适用大部分的材料选择,详见: 机械密封材料代号一览表
